中性電極(neutral electrode)

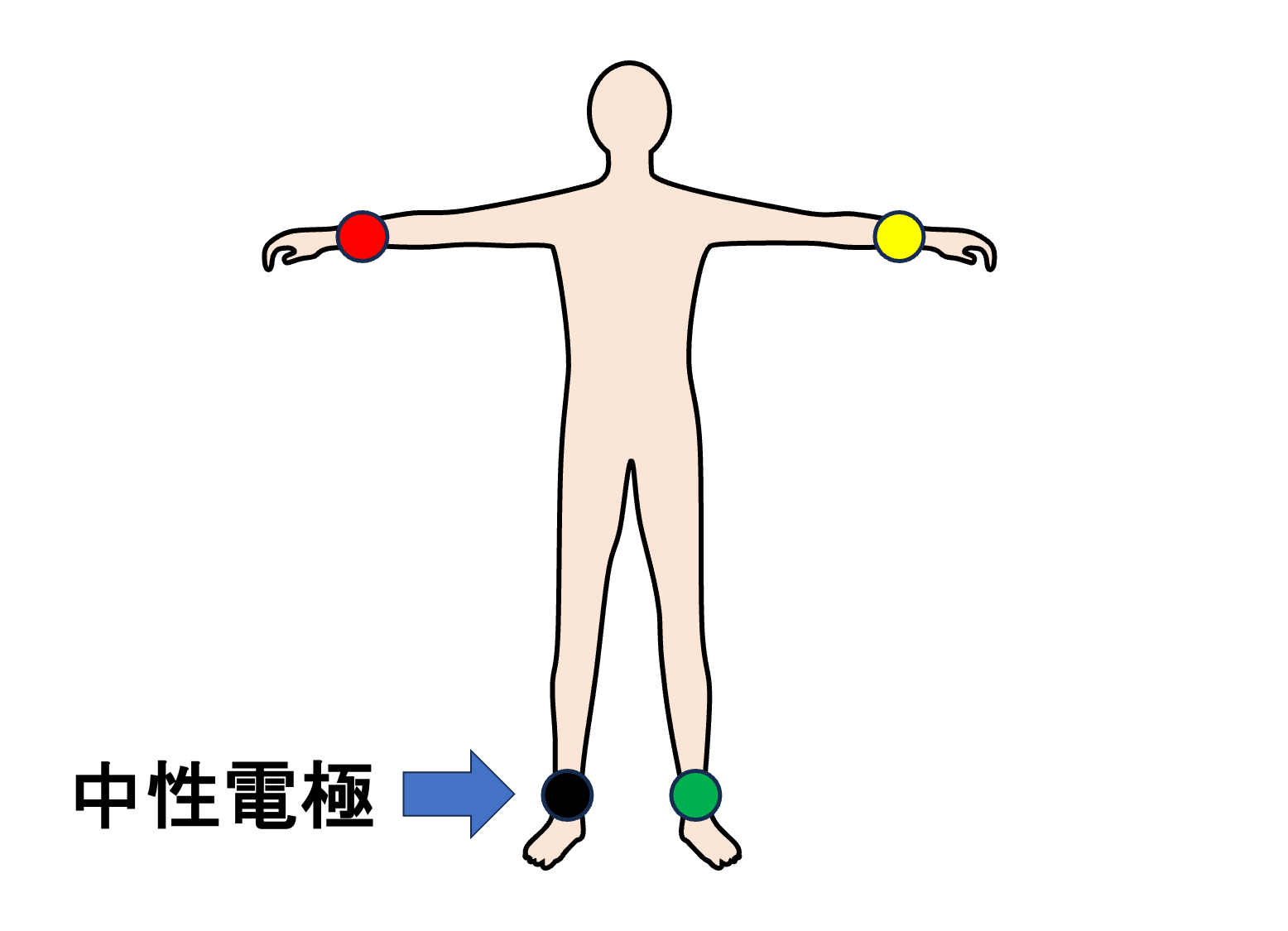

心電計では右足に黒色の電極を装着しますが、これは中性電極と呼ばれます。ここでいう「中性」は、標準肢誘導の測定電位差を構成する電極ではないという意味であって、電位が0Vであるという意味ではありません。中性電極は患者と心電計の電気的な基準関係を適切に保つために用いられ、DRL回路を介してコモンモードノイズ、特に交流雑音(ハム)を低減します。これにより、心電図のノイズを減らし、基線を安定させることに寄与します。
中性電極は被験者の身体の一部に装着して心電計に接続しますが、右足という特定の部位に限定されたものではありません。ただし、標準12誘導心電図では右足を中性電極の装着部位として使用することが標準化されています。
フローティング入力方式の心電計では中性電極と大地(アース)は無関係です。以前は被験者自身を接地していましたが(ボディアース)、現在の心電計はフローティングと呼ばれる方式により、心電計自体のアースは完全に遊離(フローティング)されており、生体への安全を保障しています。
