心電計・記録

較正波(calibration) 較正波とは1mVの電位を表す波形です。較正波が心電図記録における電位の基準となり、通常は10mmが1mVとなるように記録されます。記録用紙では心電図波形が1つの誘導あたり上下の幅が40mmを...

中性電極(neutral electrode) 心電計では右足に黒色の電極を装着しますが、これは中性電極と呼ばれます。中性電極はシグナルアースと呼ばれる被験者と心電計の基準点を揃える目的のアースに使用されます。計測系のアースといわれ...

アース(earth) アースは「接地」「保護接地」とも呼ばれ、電気機器と大地(地球:earth)を電気的に接続することを指します。 故障や落雷などが原因で漏電した場合に電流を地面に逃がすことで感電を防止するための安全対策となります。...

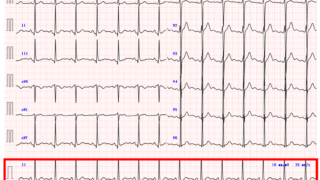

リズムストリップ(rhythm strip) リズムストリップとは特定の誘導の波形を時間の経過とともに連続して記録したものです。モニター心電図は1つの誘導を連続して記録しているためリズムストリップになります。12誘導心電図の記録では...

周波数(frequency) 周波数とは、1秒間に繰り返す波の数のことを言い、周波数の単位は「Hz(ヘルツ)」です。1秒間に波が1個であれば1Hz、10個あれば10Hzになります。 心電図の波もそれぞれの周波数を持って...

増幅単極肢誘導(augmented unipolar limb lead) 増幅単極肢誘導とは、心電図において心臓の電気的活動を測定するために使用される特定の誘導方法で、aVR、aVL、aVF誘導の3つの誘導を指します。これ...

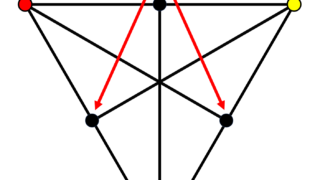

Goldbergerの中心電極(Goldberger's central terminal) Goldbergerの中心電極は右手(赤)、左手(黄)、左足(緑)の3つの肢電極を電気的に接続し、それらの電位を平均化した仮想的な...

Wilsonの中心電極(Wilson's central terminal) Wilsonの中心電極は不関電極とも呼ばれ、心電図測定において電位の基準点(ゼロ電位)として使用される仮想的な電極のことです。これは、心電図の単極...

カブレラ配列(Cabrerasequence, Cabrera system) 文献1より　A：通常の配列、B：カブレラ配列 肢誘導を左方から右方に向かって時計回りに「aVL誘導→Ⅰ誘導→-aVR誘導(aVRの波形を上下逆転さ...
